MFO100 - Fiber Optik Slip Rings
MFO100 slip ring'ler küçük ve kompakt FORJ ve 10.00mm dış çap * L 36.7.00mm yapıdadırlar, standarttırlar, satışa hazır durumda olup, stokta mevcutturlar. 1 kanal fiber optik (SM/MM) yapıyı 360° dönerken iletim sağlama durumunda destekleyebilir. Tek kanal (Tekli ve çoklu modda) döner aksamlar (FORJ), piyasanın şimdiye kadar gördüğü en çok yönlü kullanıma sahip tasarımlarıdır.. Sağlam gövdesi fiber lif' e, ST, veya FC giriş yuvasına rotor tarafında veya stator tarafında olanak sağlar. Gereksinimlere tam olarak uyum sağlayacak şekilde ürün konfigüre edildiğinde, hem tekli mod hem de çoklu mod fiberlerde oldukça az geçiş kaybı ve etkileyici dönüş kaybı performansı sağlar. MFO100, sıkça elektronik slip ringlerle kullanılır, optik-elektriksel hibrid slip ring olarak adlandırılır ve enerji ve yüksek hızda veri iletir.

ART #	WAVELENGTH	CHANNEL	INSERTION LOSS	LEAD LENGTH	CONNECTORS
MFO100	650nm~1550nm	1 channel SM/MM	<2.0dB	1000mm	FC(ST,SC on request)

MFO100(1 channel FORJ) Specifications
Wavelength	650nm~1550nm	Insertion loss	<2.0dB (normal: <0.8dB)
Insertion loss ripple	<+/-0.25 dB	Return loss (SM/MM)	>40 dB(RFC/RST)
Maximum speed	2000 RPM	Pressure compensation	1000 psi
Pulling strength.	10N	Start up torque	0.01N/m
Estimated life cycle	300 million	Optical power handling	23 dBm
Working temperature	-40 to 85 °C	Storage temperature	-50 to 85 °C
Package style	Pigtail	Housing materia	Stainless steel
Fiber types	Corning SMF28 1290-1670nm,9/125um	Connector	Pigtail with FC
IP rating	IP 54	Weight	50g

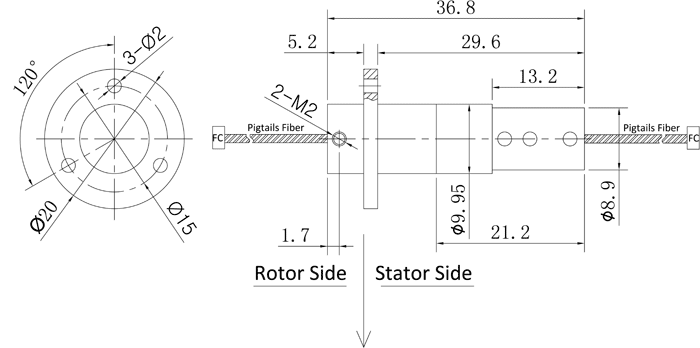

Lead length	1000mm	Dimensions	10mm dia.(body)x20 mm dia(flange)
Vibration	MIL-STD-167-1A	Mechanical shock	MIL-STD-810G
