Hokuyo URG-04LN - Alan Tarayıcı Sensör

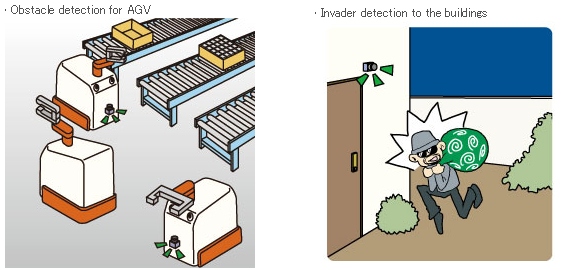

Tarama Alanı mesafe ölçer, AGV uygulamaları için ortam tanımada en iyi optimize edilmiş sensördür.
Yüksek hassasiyet, çözünürlük, geniş açı, materyal yükleme işinde AGV sistemi için en iyi çözümü sağlar.
Kompakt yapısı daha esnek tasarım sağlar, hafif yapısı ve düşük enerji tüketimi uzun süreli çalışmaya katkı sağlar.
Ortamın parlaklığı herhangi bir etki yapmaz, karanlıkta mükemmel performans sağlar
Özellikler
|
Model No.
|
URG-04LN
|
|
Güç Kaynağı
|
5VDC±5%*1
|
|
Anlık Tüketim
|
500mA ' den daha az(800mA when start-up)
|
|
Ölçme Alanı
|
60 - 4095mm(beyaz kağıt 70mm□)
|
|
225°(içindeki herahngi bir değer 270°, ayarlanabilir alan)
|
|
Doğruluk
|
60 1,000mm : ±10mm
1,000 to 4,095mm : 1% ölçüm
|
|
Tekrarlanabilirlik
|
60 1,000mm : ±10mm
|
|
Açısal Çözünürlük
|
Adım açısı : Yaklaşık 0.36°(360°/1,024 adım)
|
|
Işık Kaynağı
|
Yarı iletken lazer diyot(λ=785nm),
Lazer koruma sınıfı 1(IEC60825-1, 21 CFR 1040.10 & 1040.11)
|
|
Tarama süresi
|
100ms/tarama
|
|
Gürültü
|
25dB 'den az
|
|
Arayüz
|
NPN açık kollektör(In : 3 pcs, OUT : 3 pcs), USB(Alan tespit edilmesi için)
|
|
Ortam (Sıc./Nem)
|
-10 to +50 degrees C, 85% or less(Not condensing, not icing)
|
|
Titreşim Direnci
|
10 - 55Hz, X,Y,Z yönlerinde her iki saatte 1.5 mm çift genlik
|
|
Darbe Direnci
|
196m/s2, X,Y,Z yönlerinde 10 saatte bir
|
|
Ağırlık
|
Yaklaşık 160 gr.
|
|
Aksesuar
|
Güç Kablosu İletişim / Giriş・Çıkış(1.5m) 1 pce,
D-sub konnektör 9 pins 1 pce*2
|
*1 Sensör USB bus gücü ile çalışmayacaktır. Lütfen güç kaynağını ayrıca hazırlayınız.
*2 USB kablosu veya dolgu malzemesi sağlanmaz.
Not : Bu sensör yalnızca kapalı alanda kullanım için tasarlanmıştır.
Not : Bu sensör emniyet cihazı değildir
Not : Hokuyo ürünleri, insan hayatını ortadan kaldıracak veya kitle imhaya yol açacak silahlarda, ekipmanlarda veya ilgili teknolojilerde kullanım için geliştirilmemektedir ve üretilmemektedir. Böylesi olasılıkların veya kullanımların açığa çıkması durumunda Japon yasaları tarafından bu müşterilere Hokuyo ürünlerinin satışı durdurulabilir. Ek olarak, Hokuyo ürünlerini yukarıda belirtilen Japon yasaları gereğince global barışın ve güvenliğin sürdürülmesi için ihraç edeceğiz.
Dış Boyutlar
Giriş/Çıkış Devresi
