Mercotac Model 4100
4 İletken 500V
3x100 Amper & 1x60 Amper
|
|
|

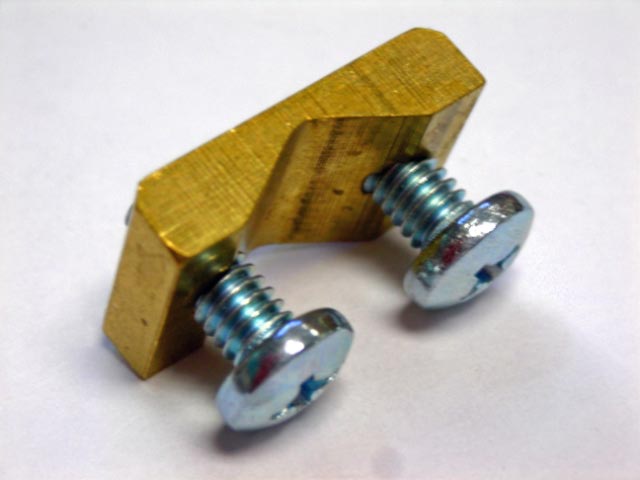

| Kablo bağlantılı kelepçeler dahili |
| Model No. | Terminal
Sayısı | Gerilim
AC/DC | Amp
Rating
@500VAC | Maks.
Frek.
MHz | Kontak
Resizansı | Maks.
RPM | Sıcaklık
Maks. F (C) /
Min. F (C) | Dönme
Akımı
(gm-cm) | Devre
Ayırıcı |
| 4100 | 4 | 0-500 | 3@100
1@60 | 100 | <1m Ω | 100 | 160(70) /-20(-29) | 2500 | <50m Ω |
Mercotac Slip Rings Model 4100 - 4 İletken 3x100 Amper 1x360 Amper
|
Model 4100 Standart Kablo Bağlantılı
|
|
|
|
|
Model 4100 Aksesuarları
|
|
|
|
Mercotac Slip Rings Model 4100 - 4 İletken 3x100 Amper 1x360 Amper
Önerilen Montaj Yöntemleri
Mercotac Model 4100 genel olarak siyah alüminyum kaplamalı gövdesinden vida seti ile monte edilir. Yatay biçimde monte edileceği zaman, döner konnektörün gövdesinden montaj edilir. Dikey olarak dönen kısım yukarıda olacak şekilde, Model 4100 tepede yer alan ( gri kısım ) plastik bilezikten montajlanır.
Kurulum Notları:
Yukarı ok yatay kısmın altını işaretmemeli,
Konnektör uçlarını lehimlemeyin ya da bükmeyin,
Yan güçlerden ve mekanik yüklerden akçının (oldukça sert veya sıkı teller),
Konnektörün her iki ucunu da katı bir biçimde monte etmeyin,
Montaj dışmerkez limiti (aşınma/tireme) 005" (.13mm)'e kadar
Devre içerisinde aşırı yük korumasını sağlayın
Gövdeden Yatay Montaj Şekli ( Önerilen ) |
Adaptör montajı ( Şaft çapı ürünün gövdesinden daha küçük olduğu takdirde )
|
|
Bilezikten Yatay Montaj Şekli ( Önerilmez )
( Şaft gövde çapına uymadığı zaman kullanılabilir )
|
Thermal İzolasyonlu Montaj Şekli
|
|
Tepeden Gövdeye Montaj Şekli
|
Alt Kısımdan Montaj Şekli
|
|
Hareketli ( Kayan ) Kol Torku Montajı
|
Gövde Koruyucu Montaj
( Yiyecek imalat ortamlarında, su ve aşırı kir, toz olan ortamlarda önerilen montaj şekli )
|
|
Esnek Tutamaçlar ile Titreşime Uygun Montaj Şekli
|
 Körük Tahrik Kavramaları ile Titreşime Uygun Montaj Şekli
|
