Model No.
|
UXM-30LX-EW
|
|
Güç Kaynağı
|
DC10 to 30V
|
|
Işık Kaynağı
|
Lazer diyot (λ = 905nm) Sınıf 1 (FDA)
|
|
Besleme Akımı
|
Düzenli Akım: DC10V(<600mA), DC12V(<600mA), DC24V(<250mA)
Başlangıç Akımı: DC10V(<2A), DC12V(<1.5A), DC24V(<0.75A)
|
|
Güç Tüketimi
|
<6W (Düzenli)
|
|
Saptama mesafesi ve saptanabilir genişlik
|
Varsayılan saptama: 0.1 to 30m*2, Max. saptama mesafesi: 100m (Veri çıkış sınırlaması)
Siyah(yayılım yansıması 10%), 500 mm × 500 mm
Min.saptama genişliği: φ65mm (5m), φ130mm(10m), φ400mm(30m)
|
|
Hassasiyet
|
3,000lx'te : ±50mm*1 (Siyah yayılım yansıması 10% 10m, Beyaz Kent kağıdı 30m)
100,000lx'te : ±100mm*1 (Siyah yayılım yansıması 10% 10m, Beyaz Kent kağıdı 30m)
|
|
Ölçüm Çözünürlüğü ve Tekrarlanan Hassasiyet
|
1mm
3,000lx'te : σ<50mm (10 metreye kadarSiyah yayılım yansıtma 10%, 30 metreye kadar Beyaz Kent kağıdı)
100,000lx'te : σ<100 mm (10 metreye kadarSiyah yayılım yansıtma 10%, 30 metreye kadar Beyaz Kent kağıdı)
|
|
Tarama açısı
|
190°
|
|
Açısal Çözünürlük
|
0.25°(360°/1440)
|
|
Tarama Hızı
|
50ms (Motor hızı : 1200rpm)
|
|
Arayüz
|
Ethernet 100BASE-TX (Oto haberleşme)
|
|
Çıkış Sinyali
|
2 Çıkış sinyali: Hata çıkışı, Senkronize çıkışı
|
|
Gösterge ışığı
|
Güç (Yeşil)
Çalışma/Hata (Turuncu) : Çalışma (Açık), Hata (yanıp sönme)
|
|
Ortam Sıcaklık ve Nemlilik
|
Çalışma: -10 +50 C
85%RH (Yoğunlaşma ve donma olmaksızın)
|
|
Ortam Direnci
|
Ölçülen mesafe gerçek mesafeden yağmur,kar ve direk güneş ışığı gibi çalışma ortamlarında daha kısa olacaktır.
|
|
Titreşim Direnci
|
10 - 55Hz çift enlikte 1.5mm , 2 saat X,Y,Z yönlerinde
55 to 200Hz, 19.6 m/s2
2 dakika süpürme X,Y,Z yönlerinde, her yönde 1 saat
|
|
Şok Direnci
|
196m/s2 X,Y,Z yönlerinde her 10 seferde
|
|
Koruma Sınıfı
|
IP67
|
|
Yalıtım Direnci
|
10MΩ
|
|
Ağırlık
|
800g
|
|
Gövde Malzemesi
|
Ön gövde ve optik pencere : polikarbonat
Yan Gövde : Aluminyum
|
|

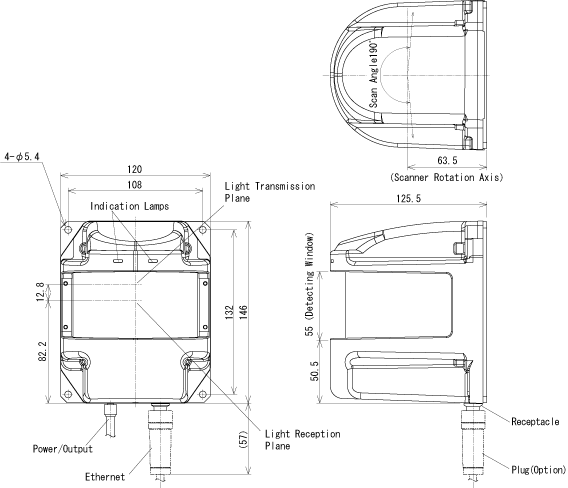

Boyutlar(W×D×H)
|
124mm×126mm×150mm (konnektör hariç)
|
