Ürün Adı

Laser Alan Tarama Sensörü

Tip

UXM-30LAH-EWA

Işık Kaynağı

Yarıiletken lazer, λ=905nm, Lazerin güvenlik sınıf kalitesi = 1

Güç Besleme Gerilimi

10 - 30VDC

Güç Besleme Akımı

Karar verilen Akımda: 12VDC'de 600mA ya da daha az, 24VDC'de 300mA ya da daha az
Başlangıç Akımı: 12VDC'de 1.5A ya da daha az. 24VDC'de 0.75A ya da daha az
Kullanımda ki ısıtıcı(0°C ya da aşağısı): 12VDC'de 1.25A ya da daha az, 24VDC'de 1.25A yada daha az.

Elektrik Güç Tüketimi

7.2W ya da daha az (Kararında)
Kullanımda ki ısıtıcı (0°C ya da aşağısı: at 12VDC'ta 15W ya da daha az , 24VDC'de 30W ya da daha az)

Saptama Mesafesi ve Saptanacak Nesne

Garanti tarama verileri:
0.1 - 30m^*1(Reflektans  10%, siyah kağıt, 500mm×500mm)
0.1 - 80m^*1(Reflectance  90%, beyaz Kent kağıdı, 1,000mm×1,500mm)
Maks. tarama mesafesi: 80m(Maks. alan ayar değeri)
Min. taranabilir obje : 33mm(5m), 65mm(10m), 200mm(30m)

Mesafeye Göre Ortalama Hassasiyet

10% reflektans, siyah kağıt ile, 0.1 - 15m:±30mm, 15 - 30m:±50mm^*1
0.1 - 30m:±50mm^*2 Ambient illuminance: 3,000lüks veya daha az
0.1 - 20m:±50mm^*2 Ambient illuminance: 100,000 lüks veya daha az

90% reflektans, beyaz Kent kağıdı ile, 0.1 - 30m:±30mm^*1
0.1 - 30m:±50mm^*2 Ambient illuminance: 3,000 lüks veya daha az
0.1 - 20m:±50mm^*2 Ambient illuminance: 100,000 lüks veya daha az

Ölçüm Çözünürlüğü

Unit of 1mm

Tekrarlama Doğruluğu

10% reflektans, siyah kağıt ile, 0.1 - 15m: σ<10mm, 15 - 30m: σ<15mm^*1
0.1 - 30m: σ<20mm^*2 Ambient illuminance: 3,000 lüks veya daha az
0.1 - 20m: σ<30mm^*2 Ambient illuminance: 100,000 lüks veya daha az

90% reflektans, Kent kağıdı ile, 0.1 - 30m: σ<10mm^*1
0.1 - 30m: σ<15mm^*2 Ambient illuminance: 3,000 lüks veya daha az
0.1 - 30m: σ<30mm^*2 Ambient illuminance: 100,000 lüks veya daha az

Tarama Açısı

190°

Açısal Çözünürlük

Yaklaşık 0.125°(360°/2880 bölüm)

Tarama Süresi

50ms(motor dönüş hızı: 1200rpm)

Arayüz

Ethernet 100BASE-TX(Otomatik anlaşma)

Çıkış

6 Çıkış Noktası : Ana senkronizasyon çıkışı, senktronizasyon çıkışı, hata çıkışı, alan tarama çıkışı 1 - 3.

Giriş

5 Giriş Noktası: Senkronizasyon girişi, alan girişi 1 - 4(toplam 15 şablon)

Çıkış Tepki Süresi

100ms veya daha az; varyasyonlar ayarlamaya bağlıdır.

Başlangıç Süresi

Çalışma, güç beslemesinin açılmasından 30 sn. sonra başlar.

Gösterge Lambası

Güç beslemesi ve çalışma için gösterge lambası (yeşil) haberleşme ölçümü için gösterge lambası(turuncu) Gösterge lambalarının çalışmasına ilişkin, 7.2 nolu alt maddeye bakınız.

Ortam Çalışma Sıcaklığı ve Nemlilik

-10 - +50°C 85%RH(Ancak çiğ yoğunlaşması ve donma olmamlıdır.)

Hava Direnci

Saptama mesafesi yağmur kar ve güneş ışığı yüzünden kısalır

Titreşim Direnci

10 - 55Hz, çoğul enlik: X, Y, Z yönlerinde, her 2 saatte 1.5mm
55 - 200Hz 19.6m/s² Süpürme: X, Y, Z directions, her 1 saatte 2 dakika

Şok Direnci

196m/s² in X, Y, Z yönlerinde, her 10 seferde

Koruma Sınıfı

IP67

Yalıtım Direnci

10MΩ

Kütle

1200g

Malzeme

Kasa ön yüzü, optik pencereler: Polikarbonat, Kasanın arka yüzü: Alüminyum

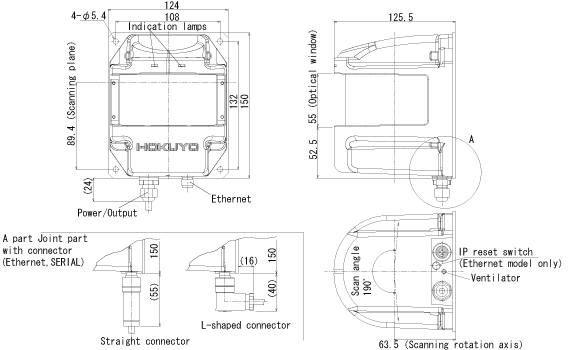

Dış Boyutlar(W×D×H)

124mm × 126mm × 150mm(konnektör dahil değil)
