Vigor Technology MEMS Eğim Ölçer / Thermal-Shock-Proof Eğim Sensörü
Özellikler
- 5 dakika içinde 1200 ° C'lik termal şoka dayanıklı
- Özel kablo koruyucu kapağı
- IP65 koruma sınıfları
- Yüksek çözünürlük ve doğruluk ve kararlılık

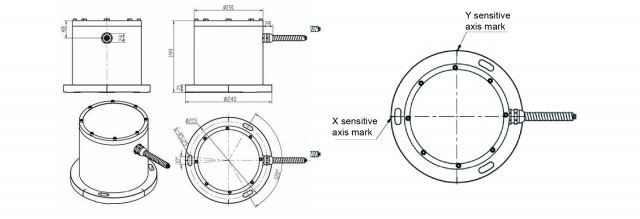

- Özel yüksek sıcaklıklı malzeme, yapı tasarımıX hassas eksen işareti
Uygulamalar
Elektrik, kimya, metalurji ve yüksek sıcaklık bölgesi gibi diğer sanayi, Metalurji ısıtan arıtma donatımı, yüksek sıcaklıklı sıvı boru hattı ekipmanları,Füze lansman araçları, fırlatıcılar, uçak gemileri ve yüksek sıcaklık bölgelerine maruz kalan diğer askeri teçhizatlar
|
Ölçüm aralığı
|
±5°
|
±10°
|
±15°
|
±30°
|
±45°
|
±60°
|
|
Kombine mutlak
doğruluk ① (@ 25 ℃)
|
±0.01°
|
±0.015°
|
±0.02°
|
±0.04°
|
±0.06°
|
±0.08°
|
|
doğruluk
Alt program
parametre
|
Mutlak doğrusallık (LSF,% FS)
|
±0.06
|
±0.03
|
±0.03
|
±0.03
|
±0.02
|
±0.02
|
|
Eksen-eksen hassasiyeti②
|
±0.1%FS
|
|
Ofset ③
|
±0.005°
|
±0.008°
|
|
Tekrarlanabilirlik
|
±0.0025°
|
|
gecikme
|
±0.0025°
|
|
İzin verilen kurulum yanlış hizalaması
|
±4.0°
|
±3.0°
|
±2.5°
|
±1.5°
|
±1.2°
|
±1.2°
|
|
Giriş ekseni yanlış hizalaması
|
≤±0.1°
|
|
Duyarlılık sıcaklık sürüklenme
katsayısı (maks.)
|
≤100ppm/℃
|
≤50ppm/℃
|
|
Ofset sıcaklık sürüklenme
katsayısı (maks.)
|
≤0.003°/ ℃
|
|
Ofset tekrarlanabilirliği aç⑤
|
±0.008°
|
|
çözüm
|
0.0025°
|
|
Uzun vadeli istikrar (1 yıl)
|
≤0.02°
|
|
Ölçüm ekseni
|
1 or 2 axis
|
|
Sıcaklık sensörü
|
Aralık: -50 ~ 125 ℃, Doğruluk: ± 1 ℃
|
|
Çıktı
|
RS232, RS485, RS422, CAN
|
|

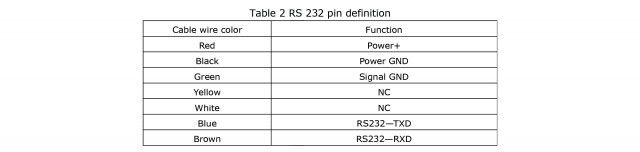

RS232 veri formatı
|
115200 baud ， 8 veri biti ， 1start biti ， 1start biti ， yok parite
|
|
Soğuk başlangıç ısınma süresi
|
60s
|
|
Tepki Süresi
|
0.3s(@t90)
|
|
Yenileme hızı
|
5Hz, 10Hz, 20Hz
|
|
Tepki frekansı
|
3Hz @-3dB
|
|
Güç kaynağı
|
9~36VDC
|
|
Güç tüketimi
|
Ortalama çalışma akımı≤50mA, ortalama güç≤1,5W (25 ℃ & 24VDC)
|
|
Çalışma sıcaklığı aralığı
|
Uzun süreli çalışma: -40 ~ 500 ℃
5 dakika içinde 1200 ℃ termal şok.
|
|
Depolama sıcaklığı aralığı
|
-60~100℃
|
|
EMC
|
EN 61000'e göre
|
|
Yalıtım direnci
|
100MΩ
|
|
MTBF
|
≥25000 h/times
|
|
Şok
|
100g @ 11ms, üç eksenli, yarım sinüs
|
|
Titreşim
|
8grms, 20~2000Hz
|
|
Koruma
|
IP65 (İsteğe Bağlı IP67）
|
|
Ağırlık
|
600g (konnektör ve kablo olmadan)
|

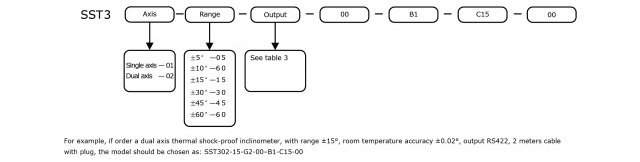

① Kombine mutlak doğruluk, sensörün mutlak doğrusallığı, tekrarlanabilirlik, histerezis, ofset ve çapraz eksenli hassasiyet hatası (oda sıcaklığı durumunda) gibi pozitif değer anlamına gelir.
Δ = ±
Cross Çapraz eksen hassasiyeti, eğim sensörünün sensörün normal eğim yönüne yönlendirilebileceği açıdır. Eksen-eksen hassasiyeti (±% 0.1 FS), eğimölçme çıkış sinyaline ne kadar dikey ivme veya eğimin bağlandığını gösterir. Örneğin, tek eksenli inklinometre için ± 30 ° (X ekseni, ölçülen eğim yönü olarak kabul edilir), X ekseni yönüne dik bir 10 ° eğim açısı olduğunda (gerçek ölçüm açısı değişmez, örnek) + 8.505 ° olarak, çıkış sinyali bu 10 ° eğim açısı için ek hata üretecektir, bu hata çapraz eksen duyarlılığı hatası olarak adlandırılır.SST300`s çapraz eksen duyarlılığı% 0,1 FS, ekstra hata% 0,1 × 30 ° = 0.03 ° (maks), daha sonra gerçek çıkış açısı + (8.505 ° ± 0.03 °) olmalıdır. SST300 serisinde, bu hata mutlak doğrulukta birleştirilmiştir.
③ Ofset, herhangi bir açı girişi olmadığı zaman (eğimölçer mutlak seviye bir platform üzerine yerleştirildiğinde), sensör çıkışının sıfıra eşit olmadığı anlamına gelir, gerçek çıkış değeri sıfır ofset değeridir.
④ Kurulum sırasında izin verilen kurulumda yanlış hizalama araçları, gerçek eğim yönü ile sensörün doğal ölçüm değeri arasındaki izin verilen montaj açısı sapması anlamına gelir. Genelde, monte edildiğinde, ölçülen eğim yönünün paralel olarak veya sensör tarafından belirlenen kenarla çakıştığından SST300 sensörü gereklidir, bu parametre sensör kurulduğunda belirli bir sapmaya izin verebilir ve ölçüm doğruluğunu etkilemez.
⑤ Ofset'in tekrarlanabilirlik özelliği, birçok kez açma-kapama gücüyle tekrarlanan sensörün tekrarlanabilirliği anlamına gelir.
