Vigor Technology MEMS Eğim Ölçer / SST20 Eğim Sensörü

Özellikler

Toplu uygulama için uygun düşük maliyetli, yüksek performans
50Hz yenileme hızı, 10Hz tepki frekansı
±0.07° hassasiyet @-15~50℃
±0.2% çapraz eksen hatası
Yatay, dikey, baş dayanağı vb. Kurulum yöntemlerine uygundur.
IP67 koruması
9 ~ 36VDC güç kaynağı
Algılama elemanları çalışırken 1500 gram şok yaşar

Uygulamalar

Gemi, Mühendislik makine, Güneş / rüzgar enerjisi, otomobil / kamyon / araç, Haberleşme / elektrik Kule izleme, Yüksek gerilim pilon izleme, Anten, inşaat mühendisliği, heyelan vs.

Çıkış arayüzü	RS232/RS485/CAN/CANOpen/Switch	0.5~4.5VDC/4~20mA
Ölçüm aralığı	±5°、±10°、±15°、±30°、±45°、±60°、±90°、 ±180°、0~360°
Doğruluk	±0.07°@-15~50℃	±0.15°@-15~50℃
Doğrusalsızlık	±0.03°	±0.05°
Çözüm	0.002 °	0.005°
Tekrarlanabilirlik	±0.02°	±0.05°
Dengelemek	±0.02°	±0.05°
Eksen-eksen hassasiyeti	±0.2%FS	±0.2%FS
Ölçüm ekseni	1 veya 2 eksen （± 180 ° ve 0 ~ 360 ° ölçüm aralığı tek eksenli）
Bant genişliği	Varsayılan 3Hz ， 5Hz 、 10Hz mevcut
Tepki Süresi	5ms （filtreleme yok）	10ms（filtreleme yok）
Yenileme hızı	Varsayılan 5Hz ， maks. 50Hz	50Hz
Soğuk başlangıç ısınma süresi	60 saniyeden az
Arayüz özellikleri	RS232: 9600bps (ayarlanabilir), 8 veri biti, 1 başlangıç biti, 1 durdurma biti	RS485: 9600bps (ayarlanabilir), 8 veri biti, 1 başlangıç biti, 1 durdurma biti Uyumlu direnç yok
	RS485: 9600bps (ayarlanabilir), 8 veri biti, 1 başlangıç biti, 1 durdurma biti Uyumlu direnç yok
	CAN2.0: ISO11898-2 standardına göre, 40k ~ 1MBit / s baud hızı, Uyarlamalı standart çerçeve ve genişletilmiş çerçeve formatı Eşleşmeyen direnç yok
	CANOpen: DS301 standardına göre, 40k ~ 1MBit / s baud hızı Eşleşmeyen direnç yok	Akım çıkışı: 4 ~ 20mA; Iç direnç 50MΩ; yük empedansı 150 ~ 650Ω
	Anahtar çıkışı: Darlington OC çıkışı, 1A @ 9 ～ 36VDC ile yük, alarm fabrikada nokta önceden ayarlanabilir
Güç tüketim	RS232 / RS485 Çıkışı: 9 ~ 36VDC, akım ≤50mA @ 24VDC	16 ~ 36VDC current≤30mA (yüksüz) '24VDC
	CAN / CANOpen Çıkışı: 9 ~ 36VDC, current≤80mA @ 24VDC
	Anahtar çıkışı: 9 ~ 36VDC ， akım≤50mA （yüksüz） @ 24VDC
Operasyon sıcaklık menzil	-40～85℃
Depolama sıcaklık menzil	-40～85℃
EMC	EN 61000 / GBT17626'ya göre
Güneşlenme	≥100MΩ
MTBF	10 yıl
Şok	100g @ 11ms, üç eksenli, yarım sinüs
Titreşim	8grms，20～2000Hz
Koruma	IP67
Bağlayıcı	M12 5-Pinli soket
Ağırlık	≤200g (konektör veya kablo yok)

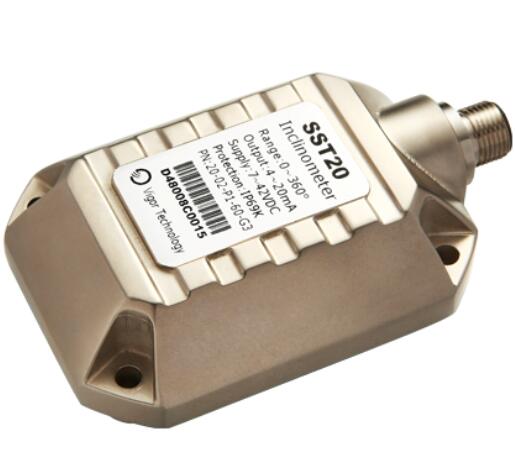

SST20 inclinometer

Demisions (mm)

Wiring

Açıklamalar: eğer sipariş anahtarı alarm çıkışı eğimölçer, sadece alarm noktası için fabrika ayarları sağlar. Eğer ihtiyacın varsa
Özel istek ile alarm noktası ayarla, sipariş verirken tüm istekleri belirtmelidir. Tek eksenli eğimölçer sadece X eksenine sahiptir.
