Hokuyo MBX-211
Mikrodalga Tip Vinç Uyarı Cihazı
Geometrik ayarlama sistemi uygulanabilir ve algılama hassasiyeti yüksektir.

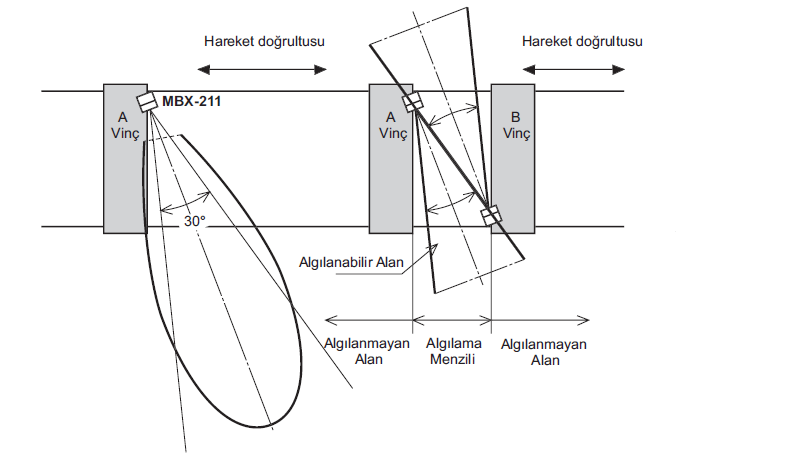

Bu cihaz mikrodalga gezer vinç uyarı cihazıdir. Karşılıklı olarak kurulan alıcı / verici'den oluşan bu cihaz, algılama alanları örtüşen iki vinç birbirine yaklaştığında, her iki tarafın mikrodalgası ortak olarak algılanır ve alarm sinyali uygular.
• Bu cihaz mükemmel, oldukça doğru algılama yapar ve horn antenin yönlendiriciliği ile geometrik ayar sisteminden dolayı herhangi bir titreşim olduğunda eksenel kayma olmaz.
• Güç frekansının senkron ayarından dolayı farklı yapılardan geri yansıyıp cihaza gelen dalgalardan veya farklı cihazların kanallarının yapacağı parazitlerden dolayı hatalı bir işlev yapmaz.
• Alınan ve verilen mikrodalgaları gözlemlemek / denetlemek için monitör çıkışı temin edilmiştir.
• Cihaz montaj çıkışını ayarlayarak, algılama mesafesinden vinç bağlantı noktasına, devreyi kilitlemeksizin, seri olarak çıkış alınabılır.
• Bu cihaz açık alanlarda kullanılabilir. Mikrodalga sinyalleri ışık, yağmur, rüzgar gibi etmenlerden etkilenmez.
Teknik Özellikler
|
Model No.
|
MBX-211
|
|
Çalişma Gerilimi
|
100 - 110VAC / 200 - 220VAC(±10% 50/60Hz)
|
|
Akım Tüketimi
|
3.5VA ya da daha az
|
|
Algılama Mesafesi
|
20° lik açıyla kurulduğunda 0-20 m (önerilen) / 45° lik açıyla kurulduğunda 10-40 m (max)
|
|
Histeresiz
|
Algılama mesafesinin %15 i veya daha azı
|
|
Kontrol Çıkışı
|
1C Röle kontak (250VAC 5A, 30VDC 5A, cosφ=1)
|
|
Cevap Süresi
|
50ms veya daha az, (çevirildiğinde 400ms veya daha az)
|
|
Alarm Çıkışı*
|
1C Röle kontak (250VAC 5A, 30VDC 5A, cosφ=1)
|
|
Gösterge Lambaları
|
Güç, çalışma, arıza(Normal, iletim arızası, alış arızası)
|
|
Hassasiyet Ayarı
|
Yön ayarlayıcı : 5 adım(5 dB) , ince ayarlayıcı: 5 dB
|
|
Bağlantı
|
M4 vida uçlu, 3.5 mm² lik uygulama kablosu
|
|
Ortam Sıcaklığı / Nemi
|
-10 - +55 °C / 45 - 85%RH
|
|
Titreşim Rezistansı
|
10 - 55Hz çift genlik X, Y ve Z yönlerinde her 2 saatte 1.5mm
|
|
Darbe Rezistansı
|
196m/s2 (20G) X, Y ve Z yönlerinde her 10 seferde
|
|
Muhafaza Kutusu
|
Çelik plaka (SPCC)
|
|
Ağırlık
|
Yaklaşık 12 kg
|
Not : Dış ortamda kullanıldığında, yoğun yağış veya fırtına olduğunda uyarı çıkışı arıza olduğunu belirtecektir. Yağmur geçirmez kılıf seçenek dahilinde temin edilebilir.
*Alış seviyesi ¼ e düştüğü durumda, yaklaşık 10 saniye sonra çalışır.
